產品概述
皮帶輸送機也叫帶式輸送機或膠帶輸送機等，是組成有節奏的流水作業線所不可缺少的經濟型物流輸送設備。皮帶輸送機廣泛應用于家電、電子、電器、機械、煙草、注塑、郵電、印刷、食品等各行各業，物件的組裝、檢測、調試、包裝及運輸?shù)取?br />
德科DT型通用固定帶式輸送機是通用型系列產品，是原TD75型和DX型 兩大系列帶式輸送機的更新?lián)Q代產品。輸送堆積密度為：500-2500kg/m³的各種散狀物料或成件物品。適用的工作環境溫度為-20-40℃，對于在特殊環境工作中的帶式輸送機，如要求具有耐熱、耐寒、防腐、防爆等條件需選用特殊輸送帶并采取相應的防護措施。
性能特點
1、輸送能力強，輸送距離遠
2、結構簡單，易于維護
3、成本低，通用性強
4、輸送平穩，物料與輸送帶沒有相對運動，能夠避免對輸送物的損壞
5、實現程序化控制和自動化操作
6、噪音較小，適合于工作環境要求比較安靜的場合
德科DT型帶式輸送機結構：
1、輸送帶：本系列帶式輸送機采用普通型輸送帶，如有耐高溫，防腐等特殊需求請說明。
2、驅動裝置:是帶式輸送機的原動力部分，由電機、減速機以及高、低速軸聯軸器或液力偶合器、制動器和逆止器等組成。
3、傳動滾筒:根據承載能力分為輕型、中型和重型三種。
4、改向滾筒:根據計算出的合力進行選擇。
5、托輥:槽型上托輥、緩沖托輥、過度托輥、回程托輥、螺旋托輥、調心托輥等。凸孤段托輥間距一般為承載分支托輥間距的1/2；受料段托輥間距一般為承載分支托輥間距的1/3——1/2。
6、拉緊裝置:使輸送帶有足夠的張力，保證輸送帶和傳動滾筒間產生摩擦力使輸送帶不打滑，并限制輸送帶在各托輥間的垂度，使輸送機運行正常。
7、附件:清掃器、罩殼、導料槽、漏斗等。
德科皮帶輸送機基本布置形式
1.傾斜輸送機
2.水平輸送機
3.帶凸弧曲形段輸送機
4.帶凹弧曲形段輸送機
5.帶凹弧及凸弧曲形段輸送機
托輥：平行托輥、兩節式槽型托輥、三節式槽型托輥
水平輸送機距地面的標準高度有：500、800mm兩種，傾斜式的高度可在800-2000mm范圍內選擇。
產品參數
承載托
輥形式 |
帶 速（m/s） |
帶 寬 B（mm） |
| 500 |
650 |
800 |
1000 |
1200 |
1400 |
| 輸 送 量 Q（t/s） |
槽
形
拖
輥 |
0.8 |
78 |
131 |
- |
- |
- |
- |
| 1.0 |
97 |
164 |
278 |
435 |
655 |
891 |
| 1.25 |
122 |
206 |
348 |
544 |
819 |
1115 |
| 1.6 |
156 |
264 |
445 |
696 |
1048 |
1427 |
| 2.0 |
191 |
323 |
546 |
853 |
1284 |
1748 |
| 2.5 |
232 |
391 |
661 |
1033 |
1556 |
2118 |
| 3.15 |
- |
- |
824 |
1233 |
1858 |
2528 |
| 4.0 |
- |
- |
- |
- |
2202 |
2996 |
平
行
拖
輥 |
0.8 |
41 |
67 |
118 |
- |
- |
- |
| 1.0 |
52 |
88 |
147 |
230 |
345 |
460 |
| 1.25 |
66 |
110 |
184 |
288 |
432 |
588 |
| 1.6 |
84 |
142 |
236 |
368 |
553 |
753 |
| 2.0 |
103 |
174 |
289 |
451 |
677 |
922 |
| 2.5 |
125 |
211 |
350 |
546 |
821 |
111 |
注：1、表中運輸能力是在物料堆積容重Q（t/s），水平輸送，托輥槽角30°的條件下計算的。
2、DT.DI型系列輸送機適用于輸送堆積容重小于1.2t/m³的各種塊狀、粒狀等散狀物料，也可輸送成件物品；
DT.DⅡ型系列輸送機適用于輸送堆積容重0.8-2.5t/m³的各種塊狀、粒狀等散狀物料，也可輸送成件物品。

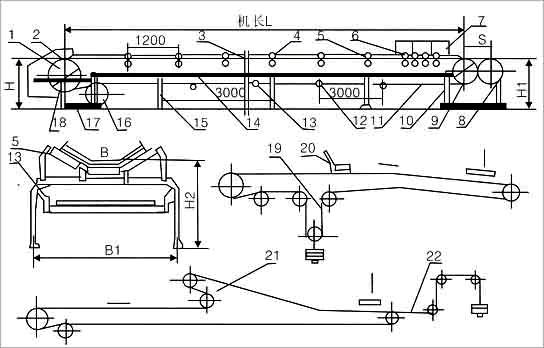

二、德科帶式輸送機外形尺寸示意圖/表
| B |
D |
A |
L |
H |
C |
E |
d |
軸承型號 |
| 500 |
89 |
720 |
190 |
170 |
130 |
15 |
M12 |
204 |
| 650 |
870 |
240 |
| 800 |
1070 |
305 |
1000
1200
1400 |
108 |
1300 |
375 |
210 |
170 |
18 |
M12 |
305 |
選型指南
我們有以下規格的帶寬：400、500、650、800、1000、1200mm，帶速：0.8-1.25m/s
請?zhí)峁┮韵滦畔�，我們可以為您提供免費的專業技術方案：
1、物料名稱以及輸送量
2、物料性質：包括粒度及粒度組成，堆積密度，溫度、濕度、黏度、琢磨性、腐蝕性等，成件物品時還包括成件物品單位質量和外形尺寸。
3、工作環境：露天、室內、干燥、潮濕、環境溫度等。
4、卸料方式和卸料裝置形式。
5、入料點數目及位置。
6、輸送機長度，是否有傾角，如有傾角需提供傾角角度。
7、驅動裝置布置形式，是否需要設置制動器。
如果已有設計院為您設計好型號規格，請您將詳細的技術信息或者安裝圖紙?zhí)峁?/p>
配附件
DT皮帶機必備配附件：1，輸送帶；2、驅動裝置；3、托輥（支撐托輥，回程托輥）；4、跑偏裝置；5、拉緊裝置
產品視頻
已上傳視頻，視頻地址：
1：水平輸送（平皮帶，食品）http://www.tsigu.com/html/video/2012030311.html
2：爬坡輸送（波狀擋邊）http://www.tsigu.com/html/video/20140821222.html
相關案例
皮帶輸送線案例地址：http://www.tsigu.com/html/service/case/201209103.html
