產品概述
大傾角帶式輸送機是大傾角(或垂直)輸送的理想設備，大傾角皮帶機提升高度(最高已達203m)、大輸送能力(最大已達6000t/h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用。

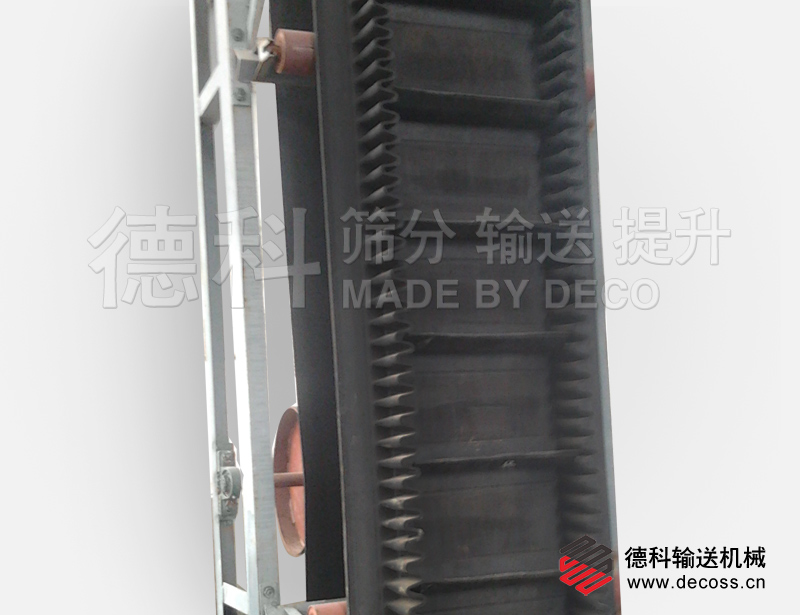

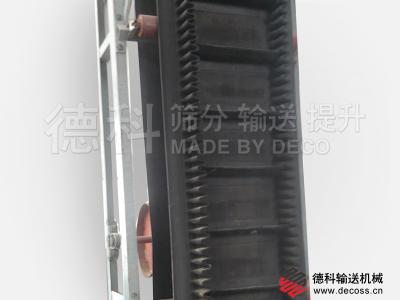

DJ型大傾角帶式輸送機(以下簡稱“大傾角”)具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，因而是大傾角(或垂直)輸送的理想設備。廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。通過多年的不懈努力，大傾角皮帶機提升高度(最高已達203m)、大輸送能力(最大已達6000t／h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，并在國內用于鋼廠的高爐上料產生了良好的經濟效益。
1、大傾角皮帶輸送機的輸送傾角大，最大可達90°，是大傾角輸送和垂直提升的理想設備。因此可以節約占地面積，節省設備投資和土建費用，取得良好的綜合經濟效益。例如，某用戶欲將煤炭提升到20m高的料倉頂，如采用擋邊機以45°傾角輸送，則機長僅需28.3m(水平機長20m)；而如果采用垂直輸送的擋邊機，那么，水平機長可以控制在6m以內。
2、結構簡單。如前所述，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。
3、運行可靠。沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。它的可靠度幾乎與通常帶式輸送機相等。
4、運行平穩、噪聲小。
5、由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因此能耗小。例如，在魯南化肥廠使用的兩臺提升高度各為19.28m、輸送能力各為25t／h的輸送碎煤的垂直擋邊機，其每臺的裝機功率僅4kW，而被它們所取代的四臺原有埋刮板輸送機的總裝機功率為44kW。
6、垂直擋邊機還可以在機頭和機尾設置任意長度的水平輸送段，便于和其他設備銜
性能特點
1、可大傾角輸送散狀物料，能大量節省設備占地面積，徹底解決普通、花紋帶式輸送機所不能達到的輸送角度。
2、機械化帶式輸送機輸送物料、總體投資費用低，約節約投資費用20％～30％。
3、該機型與普通帶式輸送機、斗式提升機、刮板輸送機比較，其綜合技術性能都優越。
4、輸送量大，可達6000m3/h，垂直提升高度可達500m。
5、在垂直輸送物料時，物料粒度最大可達400mm。
6、從水平到傾斜(或垂直)能平穩過渡。
7、能耗低、結構簡單、維護方便。
8、膠帶強度高，使用壽命長。
產品參數
| 帶寬B（mm） |
300 |
400 |
500 |
650 |
800 |
| 擋邊高 |
40 |
60 |
60 |
80 |
80 |
120 |
120 |
160 |
120 |
160 |
|
200 |
240 |
| 部分輸送傾角輸送量Q3/h |
30° |
15 |
14 |
20 |
34 |
46 |
71 |
104 |
120 |
128 |
157 |
|
195 |
235 |
| 45° |
11 |
10 |
14 |
26 |
35 |
57 |
83 |
97 |
102 |
127 |
|
157 |
195 |
| 60° |
8 |
7 |
10 |
18 |
25 |
40 |
58 |
69 |
72 |
90 |
|
112 |
142 |
| 90° |
4 |
4 |
5 |
10 |
13 |
21 |
31 |
37 |
38 |
48 |
|
60 |
76 |
| 外型尺寸 |
頭輪中心高H2/h（MM） |
350-100 |
1100-2000 |
1300-2000 |
1300-2000 |
| 尾輪中心高H2/h（MM） |
335 |
330-490 |
600 |
600 |
600-800 |
| 中間段帶面高H2/h（MM） |
450 |
500-700 |
760-800 |
800-850 |
800-1115 |
| 中間段地腳寬B2/h（MM） |
480 |
580 |
870 |
1020 |
1220 |
| 帶寬B（mm） |
1000 |
1200 |
1400 |
| 擋邊高 |
120 |
160 |
200 |
240 |
160 |
200 |
240 |
300 |
160 |
200 |
240 |
300 |
400 |
| 部分輸送傾角輸送量Q3/h |
30° |
172 |
216 |
267 |
327 |
275 |
331 |
419 |
466 |
319 |
395 |
500 |
564 |
794 |
| 45° |
137 |
175 |
216 |
271 |
222 |
267 |
347 |
384 |
258 |
318 |
414 |
465 |
680 |
| 60° |
96 |
124 |
153 |
197 |
158 |
190 |
253 |
178 |
184 |
226 |
302 |
337 |
524 |
| 90° |
51 |
66 |
83 |
106 |
85 |
102 |
136 |
149 |
98 |
121 |
162 |
180 |
281 |
| 外型尺寸 |
頭輪中心高H2/h（MM） |
1400-2000 |
1600-2000 |
| 尾輪中心高H2/h（MM） |
600-800 |
800-1000 |
800-1200 |
| 中間段帶面高H2/h（MM） |
800-1200 |
1050-1500 |
1050-1700 |
| 中間段地腳寬B2/h（MM） |
1440 |
1690 |
1890 |
選型指南
請?zhí)峁┮韵滦畔�，我們可以為您提供免費的專業技術方案：
1、物料名稱以及輸送量
2、物料性質：包括粒度及粒度組成，堆積密度，溫度、濕度、黏度、琢磨性、腐蝕性等，成件物品時還包括成件物品單位質量和外形尺寸。
3、工作環境：露天、室內、干燥、潮濕、環境溫度等。
4、卸料方式和卸料裝置形式。
5、入料點數目及位置。
6、輸送機長度，是否有傾角，如有傾角需提供傾角角度。
7、驅動裝置布置形式，是否需要設置制動器。
如果已有設計院為您設計好型號規格，請您將詳細的技術信息或者安裝圖紙?zhí)峁?/p>
配附件
皮帶輸送機必備配附件：1，輸送帶；2、驅動裝置；3、托輥（支撐托輥，回程托輥）；4、跑偏裝置；5、拉緊裝置
